Como uma plataforma eletrônica de código aberto, as placas Arduino são muito populares para projetos de IoT. Embora a maneira padrão de usá-los seja conectar as portas USB do Arduino a um computador, você também pode fazer isso usando um controlador Bluetooth e aplicativos Android. Caso seu computador não esteja disponível para alimentar placas Arduino, um telefone Android é a melhor opção disponível.

Componentes essenciais

Você precisará dos seguintes componentes para preparar esta configuração:

1. Cabo OTG: Um cabo OTG padrão com USB 2.0 para telefones Android mais antigos. Para smartphones mais novos equipados com portas Type-C, é necessário um cabo OTG com portas Type-C.

2. Cabo de transmissão de dados: um cabo de transmissão de dados com USB 2.0 macho para conector tipo B USB 2.0 tipo A para outras conexões.

3. Placa Arduino Uno: você pode usar qualquer outro aba Arduino

4. CONDUZIU: será usado para testar a conexão. Você também pode usar um servo motor ou qualquer outra coisa que precise testar.

5. Aplicativo Arduino para Android: Embora existam alguns aplicativos decentes, é relativamente fácil trabalhar com o ArduinoDroid. É um aplicativo pesado (210 MB), portanto, é necessária uma quantidade razoável de espaço na memória do telefone. Além disso, o aplicativo não pode ser salvo em um cartão SD.

6. Diversos: Você também precisará de uma placa de ensaio e alguns cabos de conexão para conectá-la. Alguns resistores são necessários para dividir a tensão.

Venha reunir-se

A instalação do conjunto Arduino-Android é muito simples e não requer muitos passos.

Conecte o plugue macho USB tipo A à fêmea USB do cabo OTG que vai mais longe até o smartphone.
Conecte o plugue USB tipo B à placa Arduino.
Use os cabos conectores para unir o LED da placa de ensaio à placa Arduino Uno. A localização precisa dos conectores no Arduino Uno é determinada pelo código fornecido pelo aplicativo. (Veja a próxima seção para isso.)

Como programar o Arduino usando seu telefone Android

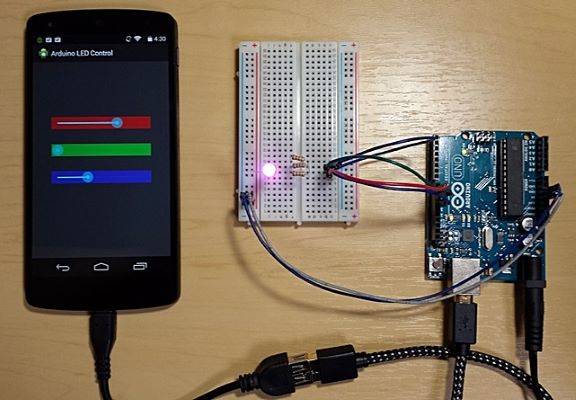

Uma montagem grosseira deve se parecer com a da figura acima.

Usando o aplicativo ArduinoDroid

Depois de baixar e instalar o aplicativo em seu telefone, vá para a tela inicial e clique no ícone do menu de três pontos.

Em seguida, vá em “Configurações”, seguido de “Tipo de placa” e “Arduino”.

Na próxima etapa, você deve escolher "Um" como o tipo de cartão. Dependendo do tipo de placa Arduino que você está usando, você pode escolher entre muitas outras opções.

Novamente, vá para o menu de três pontos e selecione “Esboço” seguido de “Exemplo”. Existem muitos exemplos. Para luzes LED, você só precisa ir para "Basics" seguido de "Blink".

Automaticamente, o código do LED piscando fica visível na tela do Editor.

O código diz que a placa Uno deve ser conectada ao pino digital 13. Volte para a seção anterior, “Como montar”, para conectar o cabo do conector do LED no pino digital 13 do Arduino Uno.

Outro conector irá do pino terra do Arduino Uno para o LED na placa de ensaio, assim como os resistores.

Na imagem abaixo, você pode ver um sinal de “flash”, que é o compilador. Basta clicar nele e o programa de LED piscando começa a compilar e carregar na placa Arduino Uno.

Uma vez feito com sucesso, você pode controlar a luz LED diretamente do seu telefone Android. Você pode procurar muitos outros exemplos de projetos nas bibliotecas ArduinoDroid, que incluem servomotores, sensores de temperatura e pressão e similares.

conclusão

Aprender a gerenciar e controlar seus projetos Arduino a partir do seu telefone Android é fácil e requer apenas um pouco de atenção. Claro, você pode encontrar mais orientações sobre este tópico no fórum oficial do Arduino.
